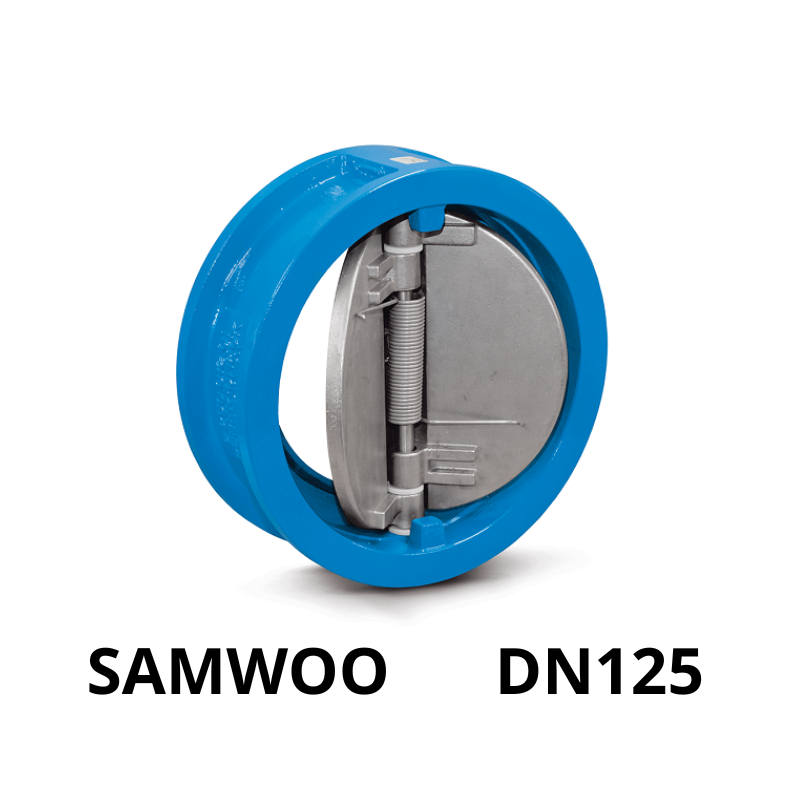

Van một chiều cánh bướm Samwoo DN125

Van một chiều cánh bướm Samwoo DN125 là gì

Đây là loại van một chiều dạng cánh bướm kép, chuyên dùng để ngăn không cho dòng lưu chất chảy ngược lại hệ thống. Van hoạt động hoàn toàn tự động, không cần năng lượng hay tác động cơ học từ bên ngoài.

Khi dòng lưu chất chảy theo chiều thuận, áp suất sẽ đẩy hai cánh đĩa van mở ra. Ngược lại, khi dòng chảy ngưng hoặc đảo chiều, lò xo trung tâm cùng áp suất ngược sẽ đóng hai cánh van lại, bảo vệ bơm, đồng hồ đo lưu lượng và thiết bị đầu nguồn khỏi tác động tiêu cực.

Cấu tạo của van một chiều cánh bướm Samwoo DN125

• Thân van: Làm bằng gang cầu FCD hoặc gang xám, phủ sơn epoxy xanh, giúp tăng khả năng chống ăn mòn và oxy hóa.
• Đĩa van: Inox 304 hoặc 316, chia làm hai nửa đối xứng, mở đóng linh hoạt theo áp lực dòng chảy.
• Lò xo trung tâm: Hỗ trợ đĩa van tự động đóng lại khi dòng chảy ngừng.
• Trục van và bản lề: Làm từ inox, kết nối chặt chẽ với thân và đĩa van.
• Gioăng làm kín: EPDM hoặc NBR, giúp đảm bảo độ kín tuyệt đối.
• Kiểu kết nối: Wafer – kẹp giữa hai mặt bích chuẩn JIS, BS hoặc ANSI.

Nguyên lý hoạt động

• Khi dòng lưu chất đi theo chiều thuận, áp suất đẩy hai cánh đĩa mở ra, cho phép chất lỏng đi qua.
• Khi áp suất giảm hoặc có dòng chảy ngược, lò xo và áp suất ngược sẽ ép hai cánh đĩa đóng lại.
• Cơ chế này giúp ngăn dòng chảy ngược tức thì, bảo vệ toàn bộ hệ thống khỏi hiện tượng búa nước, tăng áp hoặc rò rỉ ngược.

Thông số kỹ thuật van một chiều cánh bướm Samwoo DN125

Đặc điểm nổi bật

• Thiết kế wafer nhỏ gọn, lý tưởng cho hệ thống ống hạn chế không gian.
• Tự động vận hành, không cần năng lượng ngoài, tiết kiệm chi phí và bảo trì.
• Độ kín cao, đĩa inox và gioăng cao su giúp chống rò rỉ hiệu quả.
• Chịu ăn mòn tốt, phù hợp cả môi trường nước thải, nước biển, hóa chất nhẹ.
• Lắp đặt dễ dàng, tương thích với nhiều tiêu chuẩn mặt bích thông dụng.

Ứng dụng của van một chiều cánh bướm Samwoo DN125

Van được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước đô thị, nhà máy, khu dân cư
• Trạm bơm nước sạch, nước thải sinh hoạt và công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Các dây chuyền chế biến thực phẩm, hóa chất nhẹ, nước giải khát
• Hệ thống làm mát tuần hoàn, nhà máy xử lý nước

Tổng kết

Van một chiều cánh bướm Samwoo DN125 là giải pháp kinh tế, hiệu quả và đáng tin cậy để bảo vệ hệ thống đường ống khỏi các sự cố dòng chảy ngược. Với thiết kế nhỏ gọn, độ bền cao, khả năng vận hành ổn định và lắp đặt thuận tiện, đây là lựa chọn lý tưởng cho các công trình dân dụng và công nghiệp quy mô vừa.
