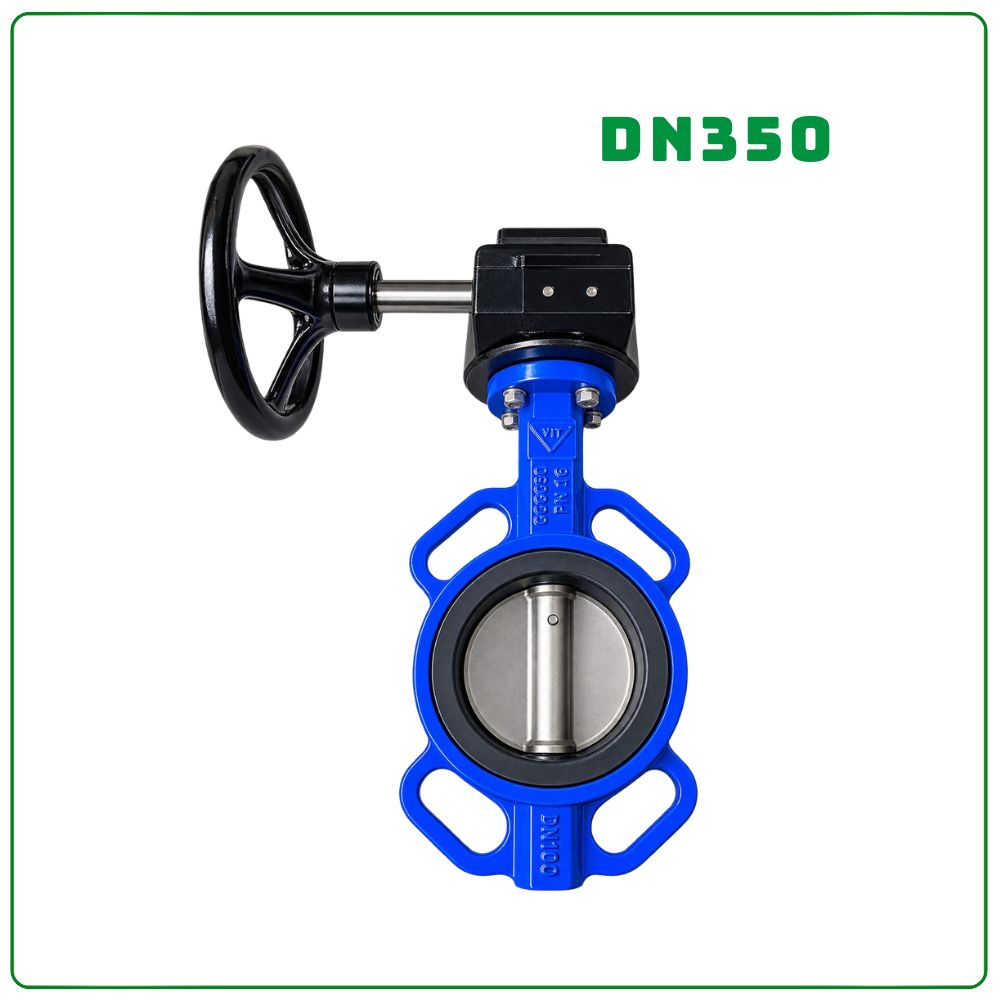

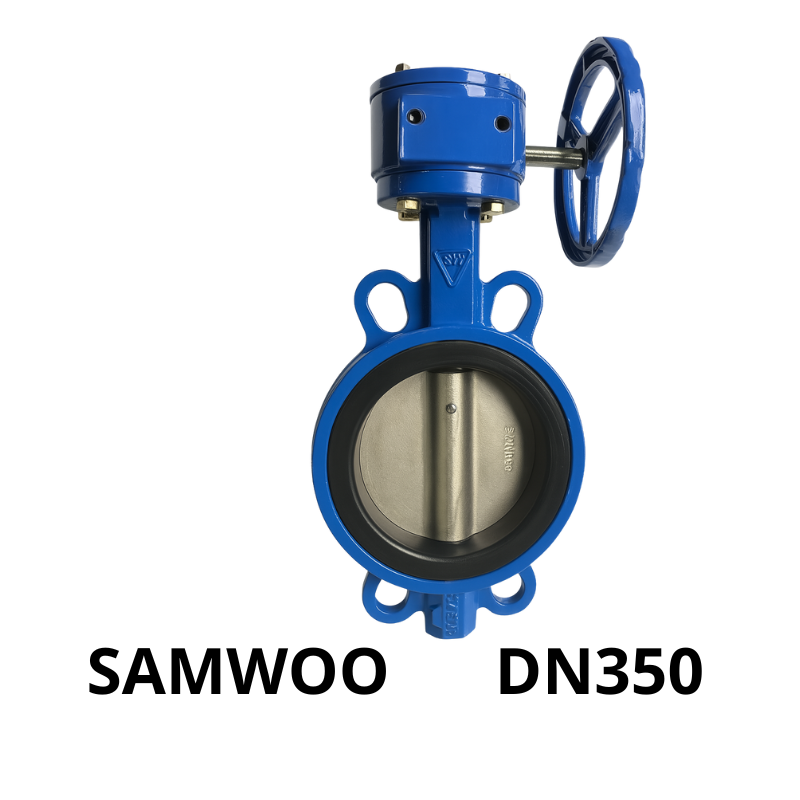

Van bướm tay quay SamWoo DN350
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Samwoo – Hàn Quốc |
| Model | CLW-1S, CLW |
| Kiểu vận hành | Tay quay (Gear Operated) |
| Vật liệu thân | Gang cầu/Gang xám |
| Vật liệu đĩa | Gang mạ Ni hoặc inox |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Kích cỡ van | DN350 |
| Áp suất làm việc | PN10, PN16 |
| Nhiệt độ làm việc | -10°C ~ 120°C |
| Kết nối mặt bích | JIS, ANSI, DIN |
| Môi trường sử dụng | Nước, nước thải, khí nén, hơi nhẹ, dầu nhẹ |
Khái niệm van bướm tay quay SamWoo DN350
Van bướm tay quay SamWoo DN350 là loại van công nghiệp sử dụng tay quay kết hợp hộp số để điều chỉnh đĩa van quay trong thân van, từ đó điều tiết hoặc đóng mở dòng chất lỏng, khí đi qua. Van được thiết kế dạng mặt bích, thích hợp lắp đặt trong các đường ống lớn yêu cầu độ chắc chắn và độ kín cao.
Cấu tạo của van bướm tay quay SamWoo DN350
Cấu tạo tiêu chuẩn của van bao gồm:
- Thân van: Làm từ gang cầu FCD450, được phủ lớp sơn epoxy chống ăn mòn và oxy hóa.
- Đĩa van (cánh van): Vật liệu inox 304 hoặc gang mạ niken, đảm bảo độ bền và tính kháng hóa chất.
- Trục van: Làm từ thép không gỉ, truyền chuyển động từ tay quay đến đĩa van.
- Gioăng làm kín: EPDM hoặc NBR giúp đảm bảo độ kín cao, ngăn rò rỉ hiệu quả.
- Bộ truyền động tay quay: Tay quay kết hợp với hộp số, giúp vận hành nhẹ nhàng và chính xác.
Nguyên lý hoạt động
Van vận hành theo cơ chế xoay trục:
- Khi xoay tay quay, hộp số truyền lực đến trục van, làm đĩa xoay trong thân van.
- Đĩa xoay song song với dòng chảy thì van mở hoàn toàn, lưu chất được lưu thông.
- Đĩa xoay vuông góc với dòng chảy thì van đóng hoàn toàn, ngăn dòng chất lỏng hoặc khí.
- Có thể điều chỉnh mức độ mở để điều tiết lưu lượng theo nhu cầu.
Thông số kỹ thuật van bướm tay quay SamWoo DN350
| Thông số | Giá trị |
| Tên sản phẩm | Van bướm tay quay SamWoo DN350 |
| Thương hiệu | SamWoo |
| Xuất xứ | Hàn Quốc |
| Kích thước danh định | DN350 (phi 355 mm) |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C đến 120°C |
| Chất liệu thân van | Gang cầu FCD450 |
| Chất liệu đĩa van | Inox 304 hoặc gang mạ niken |
| Gioăng làm kín | EPDM / NBR |
| Hình thức vận hành | Tay quay + hộp số truyền động |
| Kết nối | Mặt bích JIS / ANSI / DIN |
| Môi trường sử dụng | Nước sạch, nước thải, dầu nhẹ, khí, PCCC, HVAC |
Đặc điểm nổi bật
- Chịu lực và áp tốt: Phù hợp với các hệ thống có áp suất lớn và môi trường làm việc khắc nghiệt.
- Vận hành nhẹ nhàng: Tay quay kết hợp hộp số giúp điều khiển dễ dàng và an toàn.
- Độ kín cao: Sử dụng gioăng cao su chất lượng cao chống rò rỉ.
- Tuổi thọ cao: Vật liệu bền bỉ, chống ăn mòn hiệu quả trong điều kiện thời tiết và hóa chất.
- Lắp đặt linh hoạt: Dạng mặt bích phù hợp với nhiều tiêu chuẩn đường ống.
Ứng dụng thực tiễn
Van bướm tay quay DN350 SamWoo được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống cấp thoát nước đô thị và công nghiệp.
- Trạm xử lý nước thải và nước sạch.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Ngành dầu khí, hóa chất nhẹ, năng lượng tái tạo.
- Hệ thống điều hòa không khí HVAC và thông gió công nghiệp.
Kết luận
Van bướm tay quay SamWoo DN350 là sự lựa chọn tối ưu cho các hệ thống công nghiệp yêu cầu thiết bị điều tiết lưu lượng lớn, bền bỉ và an toàn. Với thiết kế hiện đại, vật liệu cao cấp và độ tin cậy vượt trội, sản phẩm này đáp ứng tốt mọi nhu cầu vận hành thực tế.
