Van bướm tay quay 2 mặt bích
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Samwoo – Hàn Quốc |
| Kiểu vận hành | Tay quay vô lăng có hộp số |
| Kích cỡ van | DN50 – DN800 |
| Kiểu kết nối | 2 mặt bích (flanged) |
| Áp lực làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ chịu được | -10°C đến 120°C (tùy loại gioăng) |
| Vật liệu thân | Gang xám, gang cầu phủ epoxy |
| Vật liệu đĩa | Gang, inox 304/316 |
| Gioăng làm kín | EPDM, NBR, Viton |
| Tiêu chuẩn mặt bích | JIS, DIN, ANSI |
Van bướm tay quay 2 mặt bích Samwoo là gì?
Van bướm tay quay 2 mặt bích Samwoo là thiết bị cơ khí thuộc dòng van bướm công nghiệp, được sản xuất bởi hãng Samwoo Valve – Hàn Quốc. Van có cấu tạo đặc biệt với kết nối 2 mặt bích, sử dụng tay quay vô lăng để điều khiển đĩa van đóng/mở dòng chảy trong hệ thống đường ống.
Van được sử dụng phổ biến trong các hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước thải, đặc biệt tại các công trình yêu cầu độ bền, độ kín cao và thao tác nhẹ nhàng.

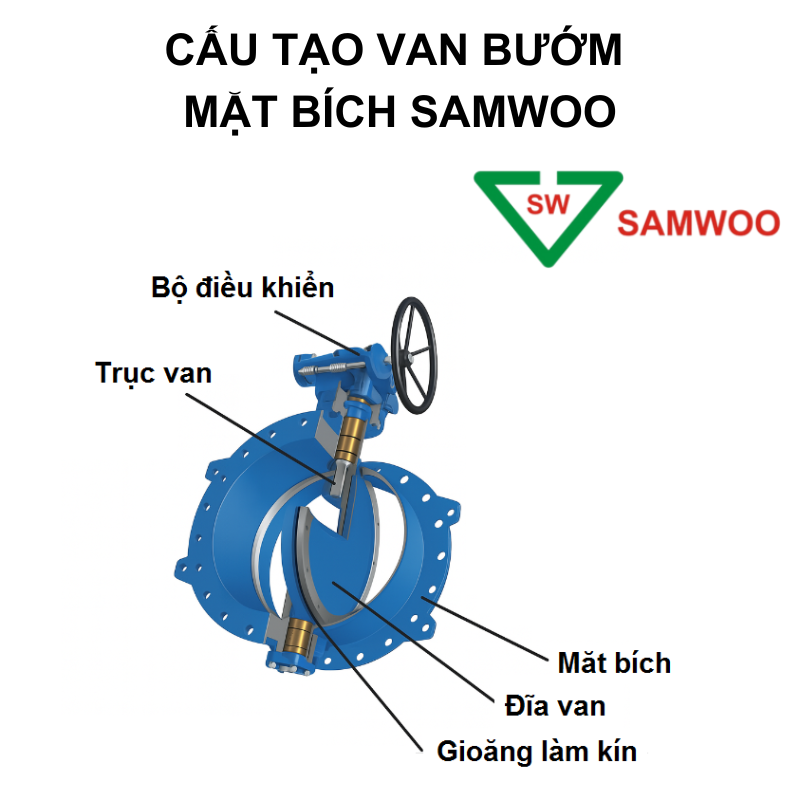

Cấu tạo van bướm tay quay 2 mặt bích Samwoo
| Bộ phận | Chất liệu | Chức năng |
|---|---|---|
| Thân van | Gang cầu/ gang xám | Bao bọc và chịu lực cho toàn bộ van |
| Đĩa van | Inox hoặc gang | Đóng mở để điều tiết hoặc ngắt dòng lưu chất |
| Trục van | Inox chống gỉ | Truyền động từ tay quay đến đĩa van |
| Gioăng làm kín | EPDM, NBR hoặc Viton | Tăng độ kín, chống rò rỉ chất lỏng hoặc khí |
| Tay quay | Gang/inox có hộp số | Điều khiển đóng mở từ từ, không cần nhiều lực |
| Mặt bích | 2 mặt tiêu chuẩn JIS/ANSI | Kết nối chặt với đường ống qua bulong |
Điểm nổi bật là hệ thống tay quay kết hợp hộp số trợ lực, cho phép vận hành êm ái và chính xác hơn tay gạt, đặc biệt với van kích cỡ lớn.
Nguyên lý hoạt động
- Khi người dùng xoay tay quay, trục van sẽ truyền lực làm xoay đĩa van một góc 90 độ.
- Đĩa van khi xoay vuông góc với dòng chảy là trạng thái đóng, khi xoay song song là mở hoàn toàn.
- Hệ thống bánh răng trong hộp số giảm tốc giúp thao tác nhẹ nhàng và chính xác hơn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Samwoo – Hàn Quốc |
| Kiểu vận hành | Tay quay vô lăng có hộp số |
| Kích cỡ van | DN50 – DN800 |
| Kiểu kết nối | 2 mặt bích (flanged) |
| Áp lực làm việc | PN10 – PN16 – PN25 |
| Nhiệt độ chịu được | -10°C đến 120°C (tùy loại gioăng) |
| Vật liệu thân | Gang xám, gang cầu phủ epoxy |
| Vật liệu đĩa | Gang, inox 304/316 |
| Gioăng làm kín | EPDM, NBR, Viton |
| Tiêu chuẩn mặt bích | JIS, DIN, ANSI |
Phân loại van bướm tay quay 2 mặt bích Samwoo
Theo kích cỡ:
- DN50 – DN200: Phổ biến trong công trình dân dụng, hệ thống PCCC
- DN250 – DN800: Dùng trong công nghiệp nặng, nhà máy xử lý nước
Đặc điểm nổi bật
- Thương hiệu Hàn Quốc uy tín, chất lượng kiểm định quốc tế
- Kết nối 2 mặt bích chắc chắn, lắp đặt dễ dàng
- Tay quay nhẹ, điều khiển chính xác, phù hợp với van cỡ lớn
- Đa dạng kích thước, áp lực và vật liệu
- Khả năng làm kín cao, không rò rỉ
- Chịu được môi trường làm việc khắc nghiệt
Ứng dụng thực tế
Van bướm tay quay Samwoo mặt bích được ứng dụng rộng rãi trong:
- Hệ thống cấp thoát nước đô thị và công nghiệp
- Hệ thống phòng cháy chữa cháy (PCCC)
- Nhà máy xử lý nước thải, nước sạch
- Hệ thống HVAC, điều hòa không khí công nghiệp
- Hệ thống hóa chất, dầu khí, khí nén nhẹ
Bảng giá van bướm tay quay 2 mặt bích Samwoo (tham khảo)
| Kích thước (DN) | Đơn giá (VNĐ) |
|---|---|
| DN50 | 1.350.000 – 1.650.000 |
| DN100 | 1.950.000 – 2.300.000 |
| DN150 | 2.700.000 – 3.200.000 |
| DN200 | 3.900.000 – 4.400.000 |
| DN250 | 6.200.000 – 7.000.000 |
| DN300 | 8.500.000 – 9.300.000 |
| DN400 trở lên | Liên hệ báo giá cụ thể |
Lưu ý: Giá thay đổi theo vật liệu, loại gioăng, áp lực, và số lượng đặt hàng.
Kết luận
Van bướm tay quay 2 mặt bích Samwoo là giải pháp tối ưu cho các hệ thống công nghiệp yêu cầu độ bền cao, thao tác điều khiển nhẹ và khả năng làm kín tuyệt đối. Sản phẩm mang lại hiệu suất vận hành vượt trội, chi phí đầu tư hợp lý và độ tin cậy lâu dài từ thương hiệu Samwoo Hàn Quốc.
